Dessins des coupes

par Doc genie civil

Dessins des coupes

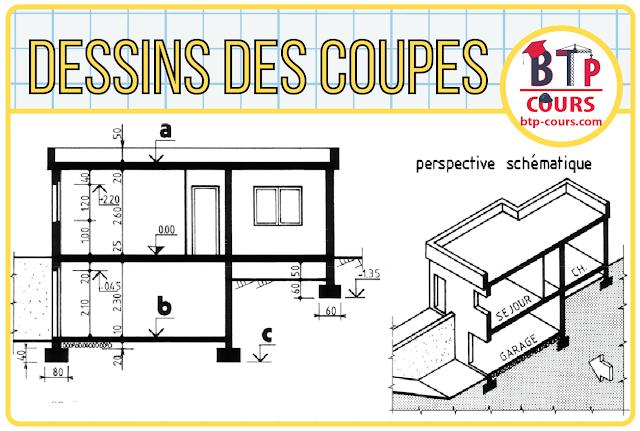

Coupes dans le bâtiment

   Extrait du document

  • Tracer le plan de coupe en passant par les baies.
  • Situer sur le plan la trace du plan de coupe vertical (trait de coupe).
  • Indiquer, aux extrémités du trait de coupe le sens d’observation par une flèche.
  • Repérer chaque coupe par le même lettre majuscule à chaque extrémité du trait de coupe (à chaque changement de direction si nécessaire).
  • Désigner la coupe par sa lettre : Coupe A ou coupe B Ou A-A ; B-B – NOTA : les détails sont désignés par : « liaison MUR-PLANCHER » ou « Détail A » ou « Coupe partielle C-C »
  • Positionner le plan de coupe au moyen d’un trait mixte fin si la localisation n’est pas évidente.
  • Exemple : coupe B-B

COTATION DES NUS

Il s’agit d’une cotation cumulée, comme pour les cotes de niveau.
Elle indique la valeur des différents décrochements sur une façade par rapport à une origine nommée 0. Le plan vertical le plus important de la façade est souvent choisi comme origine pour le calcul des nus. Ceux ci sont positifs s’ils se situent vers l’extérieur de la construction et négatifs dans le cas contraire.

L’unité utilisée pour les cotes de nus peut être le centimètre, le millimètre ou tout autre unité.

QUESTIONS :
1- Lire et indiquer la trace du plan de coupe pour la coupe A. Tracer sur le plan la flèche qui donne le sens d’observation.
2- Même recherche pour la coupe B.
3- Donner les renseignements suivants :

  • hauteur de passage de la porte vitrée à 2 vantaux du salon :
  • volume de la pièce séjour/salon :
  • niveau du sommet de la charpente :

4- Donner l’orientation des façades :

  • façade principale
  • façade arrière
  • pignon droit
  • pignon gauche
5- Calculer la surface habitable de la maison (placards compris et hors garage) :
6- Faites le compte rendu du besoin des menuiseries extérieures (type de menuiseries, nombre et dimensions) :

7- Dessiner la coupe C sachant que :

  • le niveau du sommet de la charpente est à + 3.76 m.
  • la pente du toit est de 30cm pour 100cm (30%).
  • L’axe du passage du faîtage est à 4.50m du mur de façade.
NB: Les réponses aux question sont sur le document qui est téléchargeable.
